האקס פקטור: אורינגים לעומת איקסרינגים

בשעה שאורינגים ואיקסרינגים מתפקדים ביעילות במגוון רחב של יישומים, ישנן נסיבות שבהן איקסרינג יהיה הבחירה הטובה יותר, וביצועיו יעלו עשרות מונים על אלו של האורינג. בבלוג זה נבחן את ההבדלים בין השניים וכיצד לבחור את טבעת האיטום הנכונה עבור היישום שלכם.



מה זה אורינג ובמה הוא שונה מאיקסרינג?

אורינג הוא לולאה של אלסטומר/גומי עם חתך עגול, שאמור לשבת בחריץ ולהידחס במהלך ההרכבה בין שני חלקים או יותר, כדי ליצור אטימה. איקסרינגים (x-rings) הידועים גם בשם ©Quad Rings, דומים לאורינגים אבל יש להם חתך בצורת X. הודות לעיצוב בן ארבע האונות שלהן ושטח האיטום הגדול יותר, איקסרינגים מכפילים את שטח האיטום ביעילות רבה יותר ומספקים ביצועים טובים יותר בהשוואה לאורינגים.



בחתך של האיקסרינג לעומת חתך האורינג שלהלן, אנו יכולים לראות בבירות שלאיקסרינג יש ארבעה חריצים בשעה שלא-רינג יש שטח פנים קמור וחלק. גורמים שונים, כמו מספר משטחי האיטום, כושר שימור הסיכוך ומיקום ה-flash lines (שנוצרו על ידי כלי הדחיסה) כולם משפיעים על ביצועי האטם.



איקסרינג flash lines נמצאים בצד הפנימי החריצים שומרים על חומר הסיכה לעיצוב רב-אונות יש יותר משטחי איטום טביעת רגל רחבה יותר	אורינג flash lines נמצאים בצד החיצוני עיצוב חד-אונתי טביעת רגל צרה



פחות בלאי = חיי מדף ארוכים יותר

כשמדובר באיטום, לאיקסרינגים יש כמה יתרונות חשובים. המיקום הפנימי של ה-flash lines (קווי ההפרדה?) אינו משפיע על שפתי האטם. שטח הפנים הגדול יותר של האיטום משמעו שהוא ממלא את פינות חריצי היישום באופן מיטבי, מה שהופך אותו לעמיד יותר בפני גלגול ומונע כשל ספירלי – כלומר, יציבות רבה יותר ביישומים דינמיים. נקודות האיטום המרובות משמען שנדרש פחות כוח דחיסה כדי לספק איטום יעיל. ומכיוון שהחריצים מצליחים לשמור על חומר הסיכה, הדבר מפחית את החיכוך ומאריך את חיי האטם.

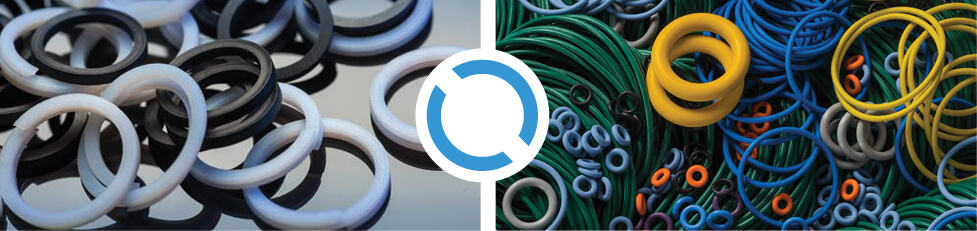

מתי עליכם להשתמש באורינגים?

אפשר להשתמש באורינגים ביישומים סטטיים או דינמיים שבהם יש תנועה יחסית בין החלקים ללאורינג, כמו צירי משאבה מסתובבים ובוכנות צילינדר הידראוליות. אורינ גים משמשים בדרך כלל בתכנון מכונות מכיוון שהן זולות, קלות לייצור, אמינות, יש להן דרישות הרכבה פשוטות ויכולות לאטום עשרות מגה-פסקל (אלפי psi) של לחץ.

מתי עליכם להשתמש באיקסרינגים?

באופן כללי, אנו ממליצים להשתמש באיקסרינג רק ביישומים שבהם אורינג רגיל אינו מספיק. איקסרינגים משמשים במגוון רחב של יישומים סטטיים ודינמיים, כולל צירים ובוכנות; בתנועות סיבוביות וספירליות שלהם; באיטום רדיאלי-סטטי של מסבים וצינורות; באיטום צירי-סטטי של אוגנים ועוד. ביישומים הפועלים על פי עיקרון ההדדיות, הם מפחיתים את החיכוך בזמן הפעולה ומפחיתים את הסיכון לסחרור, בהשוואה לאורינג.

כאשר מחליטים באיזה פתרון אטימה לבחור, יש להביא בחשבון מאפיינים נוספים כמו סוג החומר, קשיות, עיוות שיורי, חוזק המתיחה, התארכות, עמידות כימית ועמידות בחום. למרות שקיימים במלאי אלפי גדלים, ייתכן כי תזדקקו לפתרון אטימה מותאם אישית כדי להבטיח ביצועים יוצאי דופן ביישומים תובעניים.

זקוקים לעזרה כדי להחליט באיזה פתרון איטום להשתמש עבור היישום שלכם? דברו איתנו על פתרון האיטום המתאים ביותר עבור הצרכים שלכם. מחפשים מוצר ספציפי? חפשו במנוע איתור המוצרים שלנו.
