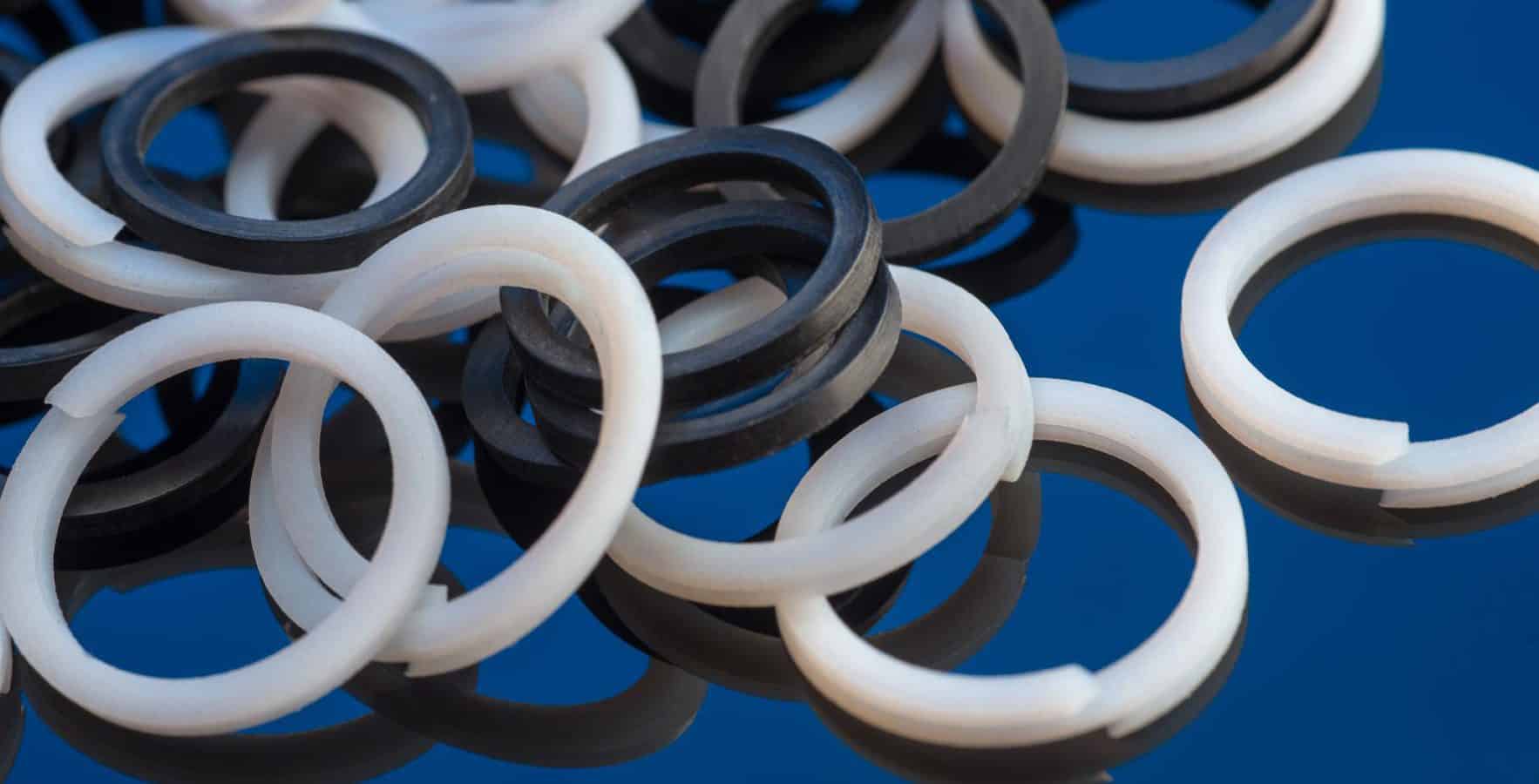

Quad©/איקסרינגים (X-Rings)
איקסרינגים (X-Rings), המכונים גם Quad Rings© דומים לאורינגים, אבל פרופיל החתך שלהם בצורת X. בעת ההתקנה, איקסרינגים אוטמים עם ארבעה משטחי מגע, היכן שאורינגים אוטמים עם משטח מגע אחד גדול יותר. תכונה זו מספקת לאיקסרינג שטח איטום כפול מזה של אורינג סטנדרטי. איקסרינגים נפוצים בשימוש ביישומים דינמיים, שם הם מאפשרים הפחתה בחיכוך בפעולה ובהתחלת תנועה (breakout), ומפחיתים את הסיכון לכשל סיבובי (spiralling) בהשוואהלאורינגים.
להלן היתרונות של איקסרינגים בהשוואה לאורינגים סטנדרטיים:
- חיכוך נמוך יותר
- חיים ארוכים יותר
- פחות סיבובים ועיוותים
- יעילות איטום מעולה
שימושים נפוצים
איקסרינגים משמשים במגוון רחב של יישומים דינמיים וסטטיים, כולל:
- מוטות וטובלנים דינמיים
- תנועות סיבוב וספירלה על צירים וכישורים
- איטום סטטי-רדיאלי לתותבים, צינורות וכד'
- איטום סטטי-צירי לאוגנים, וכד'
טכנו עד – גלה את האפשרויות
טכנו עד מציעה איקסרינגים בכל הגדלים הסטנדרטיים AS568 ו-ISO 3601, ובגדלים רבים נוספים שאינם סטנדרטיים. המלאי שלנו כולל גם איקסרינגים מגומי ניטרילי (NBR) ומויטון (Viton™).
ניתן לבצע הזמנות מינימום של כמויות קטנות עבור איקסרינגים הנמצאים במלאי.
ניתן לייצר תבניות מיוחדות ליצירת איקסרינגים בהתאמה אישית ללקוח.
שאלות נפוצות על Quad Rings / X-Rings
מהו Quad Ring (או X-Ring) וכיצד הוא שונה מ-O-Ring?
Quad Ring, הידוע גם בשם X-Ring, הוא טבעת איטום בעלת ארבע בליטות (lobes) שמספקת ביצועי איטום משופרים לעומת O-Ring קלאסי. בטכנו עד, אנו ממליצים על שימוש ב-Quad Ring כאשר נדרשת אמינות איטום גבוהה יותר, חיכוך מופחת או יציבות משופרת כנגד סיבוב ועיוות במהלך השימוש.
מהם היתרונות של Quad Rings לעומת O-Rings?
ל-Quad Rings יתרונות טכניים מובהקים:
ביצועי איטום טובים יותר בזכות מספר שפות איטום.
חיכוך ובלאי מופחתים הודות ללחץ מגע נמוך יותר.
יציבות גבוהה יותר בשימושים דינמיים, מה שמצמצם סיכון לסיבוב (כשל ספירלי).
אורך חיים ארוך יותר בתנאים סטטיים ודינמיים כאחד.
בטכנו עד, אנו עוזרים ללקוחות לבחון האם Quad Ring יספק יתרון טכני אמיתי עבור היישום הספציפי שלהם.
באילו יישומים כדאי לשקול שימוש ב-Quad Ring?
Quad Rings אידיאליים לאיטום גם ביישומים סטטיים וגם דינמיים, במיוחד כאשר:
קיימת תנועה חוזרת בתדירות גבוהה.
נדרש חיכוך נמוך כחלק קריטי מביצועי המערכת.
נדרש איטום משופר בוואקום או בסביבות בלחץ גבוה.
הצוות שלנו בטכנו עד מלווה באופן שוטף פרויקטים בתחומים כמו הידראוליקה, פניאומטיקה, מכשור רפואי ותעשיית התעופה – בהם Quad Rings מספקים יתרונות מוחשיים.
מאילו חומרים מייצרים Quad Rings?
בטכנו עד אנו מספקים Quad Rings ממגוון חומרים בהתאם לדרישות היישום: NBR, FKM (Viton®), EPDM, סיליקון וחומרים ייחודיים כמו פוליאוריתן לעמידות גבוהה בפני שחיקה. בחירת החומר מתבצעת בהתאם לטמפרטורת עבודה, חשיפה לחומרים כימיים, עומסים מכניים ודרישות רגולטוריות.
האם ניתן להחליף O-Ring ב-Quad Ring באופן ישיר?
ברוב המקרים כן – Quad Rings מתאימים לחריצים סטנדרטיים של O-Rings. יחד עם זאת, לשם השגת ביצועים מיטביים ייתכן שיידרשו התאמות קלות במידות החריץ. בטכנו עד אנו מספקים ליווי הנדסי מלא, כולל ייעוץ בעיצוב החריץ, על מנת להבטיח תוצאות איטום מיטביות במעבר מ-O-Ring ל-Quad Ring.
האם אתם מציעים Quad Rings בהתאמה אישית?
כן. טכנו עד מתמחה בייצור Quad Rings מותאמים אישית לפי מידות לא סטנדרטיות, דרישות חומר מיוחדות או תנאי פעולה ייחודיים. בין אם מדובר באבטיפוס בודד או בסדרות ייצור גדולות – אנו ערוכים לספק פתרונות מותאמים מדויק לצרכים הטכניים של כל לקוח.
אילו תעשיות נהנות במיוחד משימוש ב-Quad Rings?
Quad Rings נמצאים בשימוש נרחב בתעשיות עתירות ביצועים כמו תעופה וחלל, רכב, הידראוליקה, ציוד רפואי ועיבוד מזון. בזכות יכולת האיטום המשופרת ועמידותם הגבוהה, הם מהווים לעיתים קרובות את הבחירה המועדפת ביישומים קריטיים שבהם כשל פשוט אינו אופציה.
איך ניתן לדעת אם Quad Ring מתאים לפרויקט שלי?
הצוות ההנדסי שלנו בטכנו עד זמין לבחון את פרטי היישום שלך ולספק המלצות מקצועיות. אנו מנתחים פרמטרים כמו רמות לחץ, סוג תנועה דינמית, תנאי סביבה וקריטיות האיטום – כדי לקבוע האם Quad Ring הוא הפתרון הנכון או שיש פתרון איטום אחר שייתן תוצאות טובות יותר.
