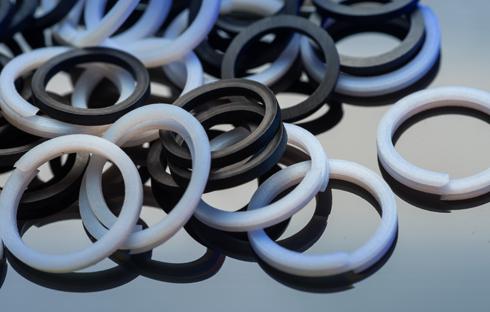

אטמי תמיכה (Back-up Rings)

Back-up Ring הוא רכיב תמיכה קשיח המיועד לשימוש לצד O-Rings או אטמים אחרים, במטרה למנוע תופעת "שיחול" (extrusion) בלחצים גבוהים. בטכנו עד, אנו מספקים Back-up Rings באיכות גבוהה שמחזקים את שלמות מערכת האיטום ומאריכים את חיי ה-O-Ring, במיוחד ביישומים בלחץ תובעני.

Back-up Rings הם קריטיים במצבים שבהם:
הלחץ גבוה מהיכולת של חומר האיטום לעמוד בפני שיחול.
קיימים רווחים גדולים בין הרכיבים המשתלבים.
קיימים עומסי לחץ דינמיים או קפיצות חדות בלחץ.
נעשה שימוש באטמים מחומרים רכים שעלולים להתעוות תחת עומס.

המומחים של טכנו עד ממליצים על Back-up Rings בכל מקרה שבו ניתן להעלות בצורה משמעותית את אמינות האיטום וביצועיו.

בטכנו עד אנו מציעים Back-up Rings ממגוון חומרים המותאמים לתנאי סביבה שונים:
PTFE (Teflon®) – לעמידות כימית וטווח טמפרטורות רחב.
NBR ו-FKM (Viton®) – כאשר נדרשת תאימות לחומר האטם העיקרי.
ניילון ו-PEEK – לעומסים מכניים קיצוניים ומערכות בלחץ גבוה.

בחירת החומר מתבצעת בהתאם ללחץ, חומרי המגע, טמפרטורת הסביבה ואופי היישום (דינמי/סטטי).

כן. בטכנו עד אנו מספקים מגוון סוגים:
Back-up Rings פרופיליים (contoured) – מותאמים לצורה עם חיכוך נמוך והתאמה טובה יותר.
Back-up Rings מוצקים (un-split) – מתאימים במיוחד לגדלים קטנים וליישומים סטטיים.

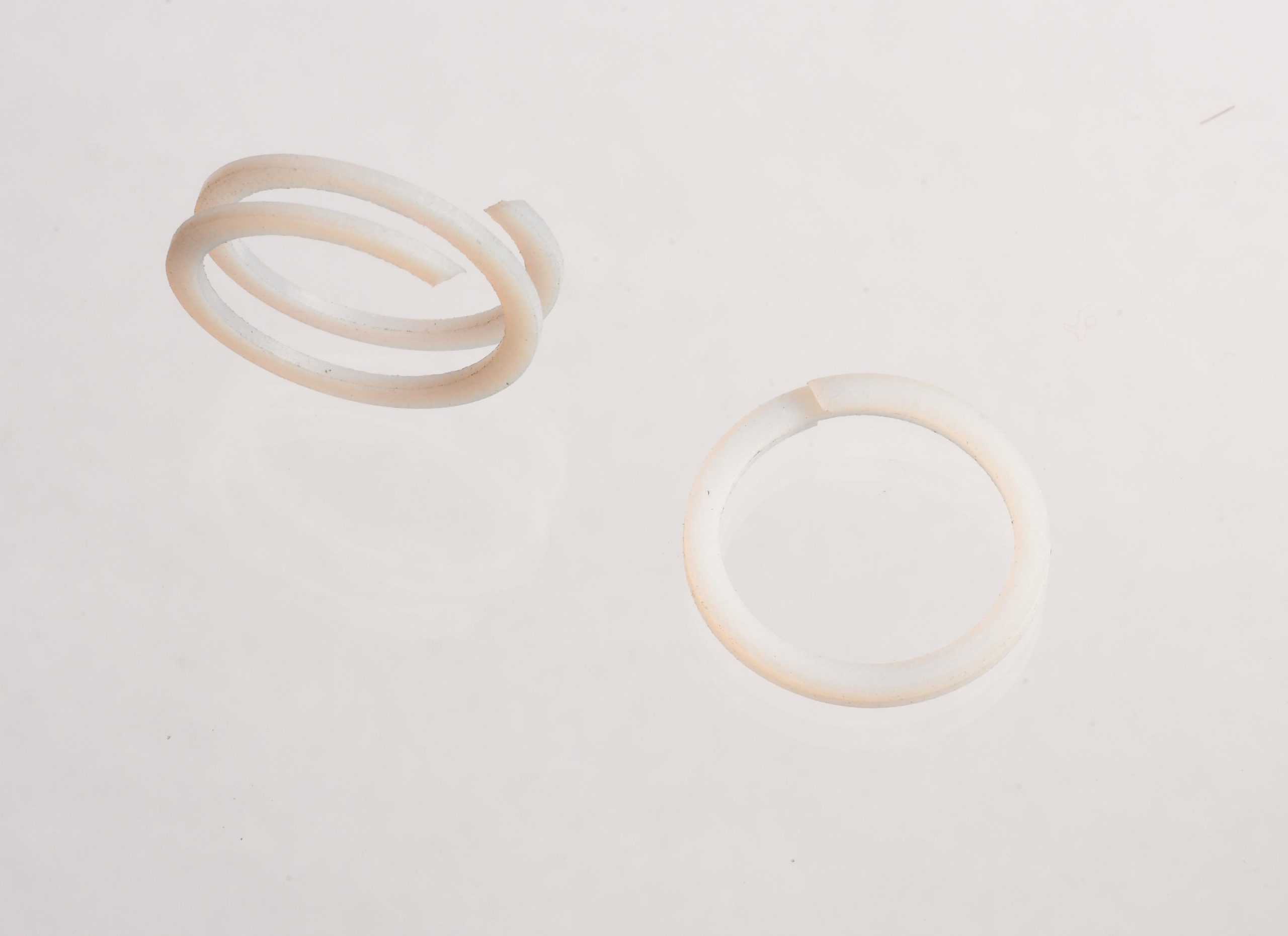

Back-up Rings חצויים או ספירליים – קלים להתקנה, במיוחד בתיקונים בשטח או במערכות גדולות.

אנו מסייעים ללקוחות לבחור את התצורה האופטימלית לכל יישום.

ברוב המקרים – כן. כשלי איטום רבים שנגרמים משיחול ניתנים לפתרון על ידי הוספת Back-up Ring מתאים, בלי צורך בתכנון מחדש של כל המערכת. בטכנו עד אנו מספקים ייעוץ לשילוב והתקנה, כולל ייצור בהתאמה אישית, כדי להבטיח אינטגרציה מושלמת במערכות קיימות.
האם Back-up Rings דורשים חריץ ייחודי?
ברוב המקרים, חריץ סטנדרטי של O-Ring יכול להכיל גם Back-up Ring, עם התאמות קלות במידות. עם זאת, לשם ביצועים מיטביים – במיוחד ביישומים דינמיים בלחץ גבוה – ייתכן שיהיה צורך בשינויים בעיצוב החריץ. טכנו עד מספקת ליווי הנדסי מלא לצורך אופטימיזציה של עיצוב החריץ.

Back-up Rings חיוניים בתעשיות שבהן לחץ גבוה ואמינות איטום הם קריטיים:
מערכות הידראוליות ופנאומטיות
חיפושי והפקת נפט וגז
תעשיית התעופה והביטחון
ציוד כבד ומכונות תעשייתיות

הפתרונות של טכנו עד נבנים כך שיעמדו בדרישות המחמירות של תעשיות אלו – ועוד.

בהחלט. אנו מתמחים בייצור Back-up Rings מותאמים אישית לפי מידות לא סטנדרטיות, תצורות חריץ ייחודיות וחומרים מיוחדים. בין אם מדובר באבטיפוס, סדרת ייצור או חלק חלופי שכבר לא מיוצר – טכנו עד ערוכה לספק פתרון מותאם באופן מלא.
