דיאפרגמות מחוזקות בד
דיאפרגמות הן מחסומים גמישים הנפוצים בשימוש לאיטום ולבידוד חלל בין חלק נע לחלק נייח. דוגמה אחת ליישום שבו נעשה שימוש בדיאפרגמה היא עבור בוכנה הפועלת בתוך צילינדר.
דיאפרגמות סטטיות מפרידות בין שני נוזלים עם מעט תנועה או לחץ. דיאפרגמות דינמיות יוצרות איטום בין חלקים נייחים לחלקים נעים, ומעבירות לחץ.
חיזוק דיאפרגמה באמצעות בד מוסיף חוזק ורגישות עם עובי מינימלי.
בחירת הבד
בעת בחירת בד לשימוש לחיזוק הדיאפרגמה, חשוב להתייחס לגורמים הבאים:
- אפקט קצב הפולסים של הדיאפרגמה
- סיכון לקריעת הבד בגלל תנאי איטום האוגן
- מאזן דרוש בין רגישות לחוזק הבד
- השפעות סביבתיות על הבד, למשל דליקות וטמפרטורה
שימושים נפוצים
דיאפרגמות מחוזקות בד משמשות ביישומים שונים, ביניהם:
- שסתומים
- ווסתים
- משאבות
- מדחסי אוויר
- חיישני לחץ
טכנו עד – גלה את האפשרויות

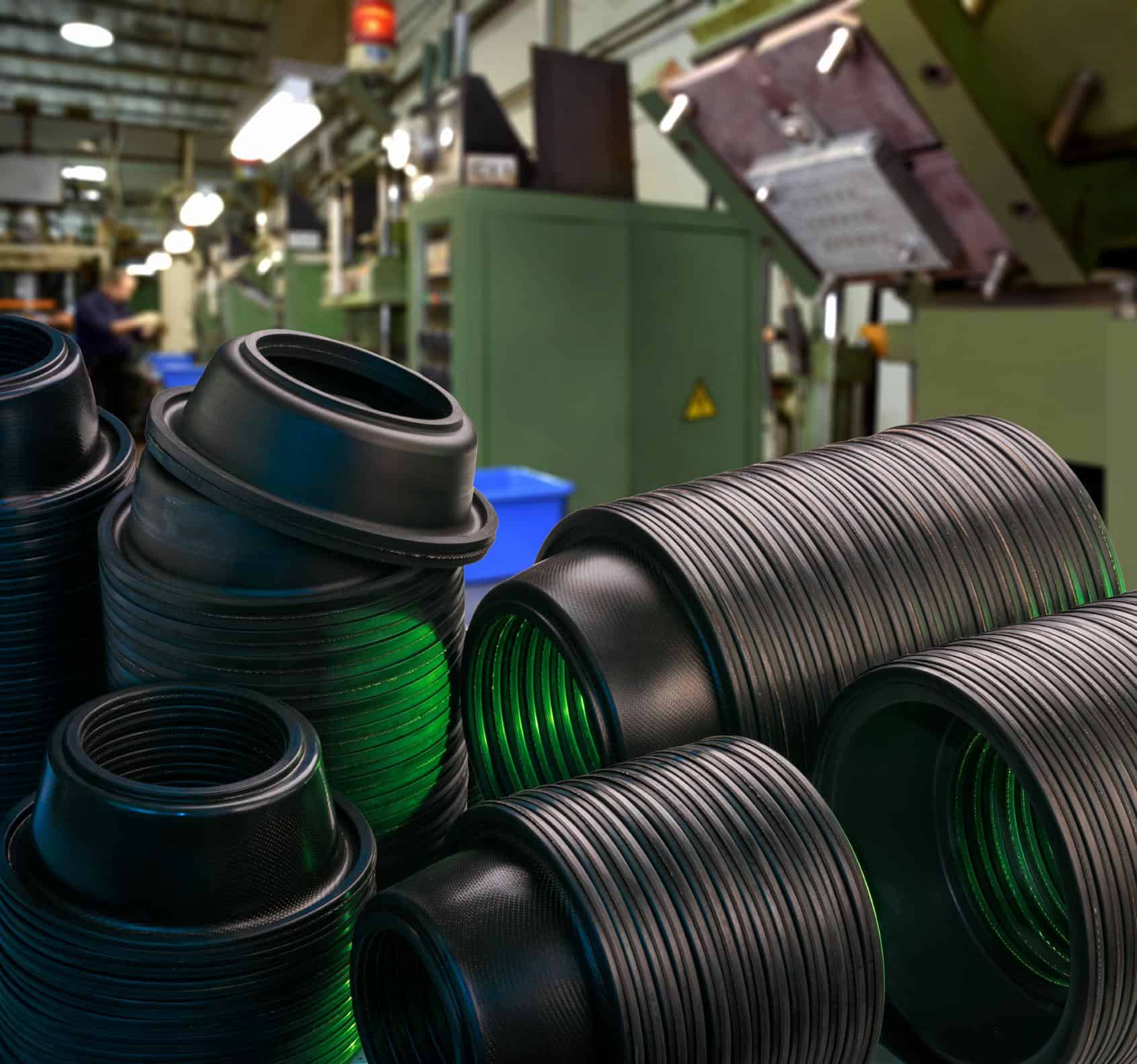

טכנו עד משתמשת בתבניות מיוחדות לפיתוח דיאפרגמות מחוזקות בד לפי מפרטי לקוח ממגוון רחב של חומרים וסוגי בדים שונים, כולל תרכובות מאושרות לשימוש עם מי שתייה. אנו תומכים בתהליך הפיתוח משלב הרעיון לאב-טיפוס ולייצור סדרתי.
הדיאפרגמות מחוזקות הבד של טכנו עד עומדות במפרטים הצבאיים המחמירים ביותר, FDA, NSF61, ותקנים אחרים.
ניתן לעבד הזמנות מינימום של כמויות קטנות עבור דיאפרגמות מחוזקות בד מותאמות אישית ללקוח הנמצאות במלאי. טכנו עד נעזרת במערכת ניהול מלאי מתקדמת לכל המוצרים בהתאמה אישית ללקוח.
שאלות נפוצות על דיאפרגמות מחוזקות בד
מהן דיאפרגמות עם חיזוק בד (Fabric Reinforced Diaphragms)?

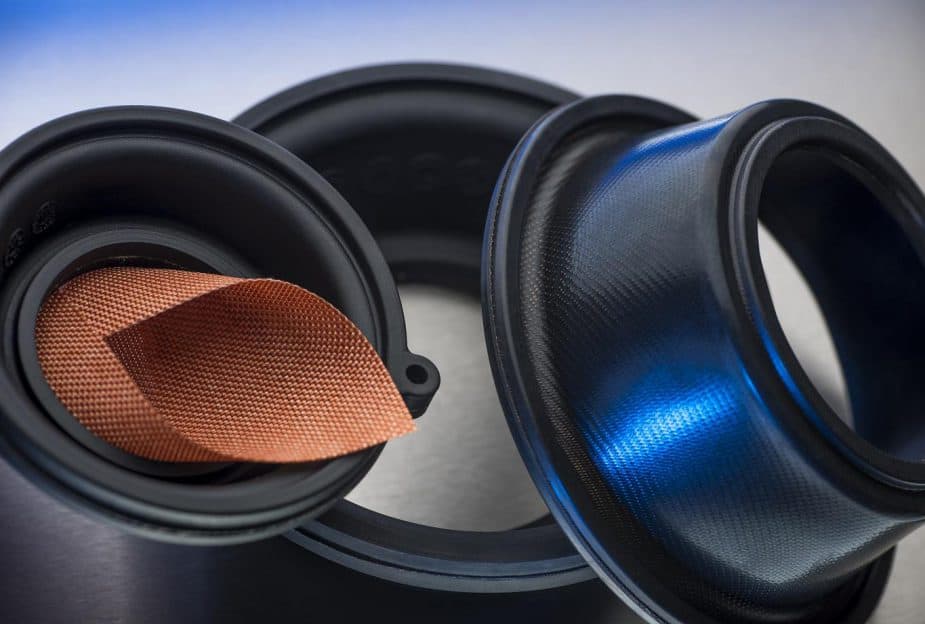

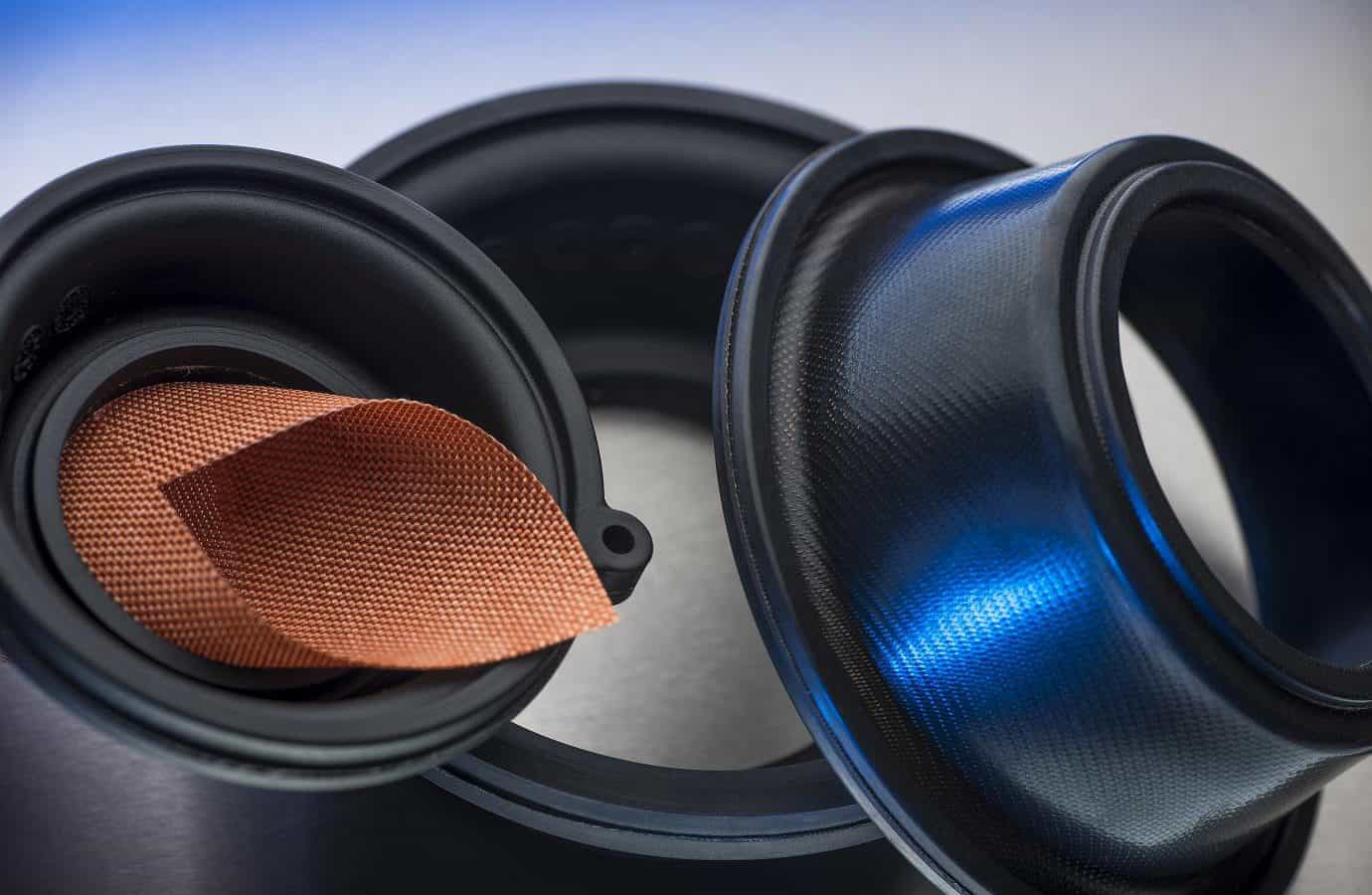

דיאפרגמות עם חיזוק בד הן רכיבי אטימה גמישים שמשולבות בהן שכבות של בד ארוג או לא ארוג בתוך מטריצת האלסטומר. החיזוק הבדי משפר משמעותית את החוזק המכני, עמידות בלחץ ויציבות גיאומטרית – ולכן הוא אידאלי ליישומים דינמיים מאתגרים.
למה משתמשים בחיזוק בד בתוך דיאפרגמה?
חיזוק בד משפר את עמידות לעייפות, מעלה את סף הקריעה, ושומר על הצורה – במיוחד בתנאי לחץ גבוה, ואקום או תנועה חוזרת. הוא מאפשר לדיאפרגמה לשמור על ביצועים עקביים, גם כאשר אלסטומרים לא מחוזקים היו נוטים להתעוות או להיהרס מוקדם.
אילו תעשיות מסתמכות על דיאפרגמות עם חיזוק בד?
דיאפרגמות מחוזקות משמשות ביישומים קריטיים בתעשיות כמו: מים, השקיה, מדיקל ומדעי החיים, תעשייה ביטחונית ותעופה, עיבוד כימי, נפט וגז, שבבים ומזון. תעשיות אלה דורשות עמידות גבוהה ואורך חיים ארוך בתנאים קיצוניים או מפוקחים.
אילו סוגי בדים משמשים לחיזוק?
משתמשים בבדים טכניים מסוג: פוליאסטר, Aramid (למשל Kevlar®) וניילון – הבחירה נעשית לפי עומסים מכניים, טווח טמפרטורות והתאמה כימית. ניתן גם להתאים את כיוון סיבי הבד בהתאם לפרופיל התנועה של המערכת.
אילו אלסטומרים ניתנים לשילוב עם חיזוק בד?
כמעט כל בסיס אלסטומרי ניתן לחיזוק, כולל EPDM, NBR, FKM, Silicone, HNBR ואחרים. תהליך ההדבקה מבוצע כך שיבטיח הידבקות אופטימלית בין הבד לגומי, תוך שמירה על שלמות מכנית גם תחת כיפוף חוזר או חשיפה למדיה אגרסיבית.
מהם היתרונות הביצועיים של דיאפרגמות עם חיזוק בד לעומת דיאפרגמות רגילות?
עמידות בלחץ גבוה יותר
שליטה גיאומטרית מדויקת
אורך חיים ומספר מחזורים ארוך משמעותית
הפחתת זחילה (Creep) וזרימה קרה
שמירה על צורה תחת עומס או ואקום
האם ניתן לייצר דיאפרגמות מרובות שכבות או מבנים מורכבים?
כן. אנו מתמחים במבנים מתקדמים, כולל דיאפרגמות מרובות שכבות, שילוב של מתכת או PTFE, אזורים דו-חומריים (למשל שכבת מגע עם מדיה לעומת שכבה מבנית), ואלמנטים אינטגרליים עבור חיבור לשסתומים. כל דיאפרגמה מתוכננת – לא רק נוצקת.
לאילו יישומים מתאימות במיוחד דיאפרגמות עם חיזוק בד?
הן מצטיינות במשאבות, וסתים, מפעילים (Actuators), שסתומי בקרה, מערכות מינון וחסמי בידוד – במיוחד כשנדרשת פעולה בתדירות גבוהה, לחץ שלילי או אטימה קריטית. אם הרכיב נדרש לעמוד במיליוני מחזורים או בתנאים קיצוניים – זו הבחירה הנכונה.
האם הדיאפרגמות עומדות בתקנים תעשייתיים?
כן. הייצור נעשה לפי תקנים כמו FDA, USP Class VI, NSF, WRAS, MIL-SPEC ותקני איכות ורגולציה נוספים. במידת הצורך ניתן לספק תיעוד מלא ויכולת עקיבות של חומרי הגלם.
האם תוכלו לעזור לי בתכנון דיאפרגמה למערכת הספציפית שלי?
בהחלט. הצוות ההנדסי שלנו משתף פעולה עם המהנדסים שלך כדי לאפיין גיאומטריה, סוג חיזוק, שילוב חומרים ואסטרטגיית יציקה אופטימלית. אנו פותרים בעיות של ביצועים, ייצור ועלות – מבלי להתפשר על אמינות
האם אתם מספקים שירותי אב טיפוס ובדיקות אימות?
כן. אנו תומכים בפיתוח אבות טיפוס, הרצות קצרות וייצור מלא. שירותי הבדיקה כוללים: בדיקות עייפות/מספר מחזורים, לחץ פריצה, הזדקנות תרמית, התאמה למדיה ועוד. ניתן לדמות תנאי אמת כדי לוודא שהעיצוב מוכן לייצור.
אילו פורמטי קבצים אתם מקבלים עבור תכנון מותאם?
אנו עובדים עם כל פורמט CAD סטנדרטי – כולל STEP, IGES, DXF ו-SolidWorks. גם אם מתחילים מסקיצה או רכיב ישן – נוכל לסייע בדיגיטציה ותכנון מחדש.
איך מתחילים פרויקט של דיאפרגמה עם חיזוק בד בהתאמה אישית?
פשוט – שלח מידע על היישום, דרישות הביצועים וכל שרטוט או מפרט קיים. אנו נציע פתרון מותאם אישית הכולל בחירת חומר, אסטרטגיית חיזוק ותוכנית ייצור. התוצאה: דיאפרגמה מתוכננת להצלחה – לא רק לפי מפרט.
